Ca.Tel.2D PREMIUM 2.0

L’App per il calcolo di schemi statici piani di qualsiasi configurazione

ca.tel.2d risoluzione schemi statici piani

Risolvi in pochi click qualsiasi modello strutturale piano per il predimensionamento o per il progetto/verifica della costruzione oggetto di analisi: telai, travature reticolari, capriate, ponteggi metallici o qualsiasi schema statico piano.

Ca.Tel.2D Premium è l’app maneggevole e veloce che ti consentirà di usufruire delle seguenti caratteristiche:

  • wizard guidato per la creazione automatica di telai piani, senza dover inserire manualmente i dati geometrici di nodi e aste;
  • possibilità di assegnare qualsiasi tipo di vincolo esterno ai nodi;
  • possibilità di assegnare rilasci parziali alle estremità delle aste per creare vincoli interni del tipo cerniera (necessario per le travature reticolari);
  • input dei carichi distribuiti sulle aste e carichi concentrati nei nodi;
  • output grafico dei diagrammi della deformata e delle sollecitazioni interne di momento, taglio e sforzo normale;
  • opzione di stampa dei tabulati in formato A4 con layout professionale;
  • possibilità di esportare i tabulati in formato Excel (*.xlsx o *.xls), PDF e in formato testo modificabile (*.doc, *.docx, *.rtf).

Prova la versione gratuita >>


Guarda le schermate dell’app

Di seguito puoi dare un’occhiata all’interfaccia dell’applicazione. Un input semplice e lineare che ti guiderà nella creazione e risoluzione del modello strutturale oggetto di analisi.

Clicca sulle frecce per scorrere fra le schermate


Ti piacerebbe risolvere rapidamente schemi statici piani per il progetto o la verifica delle costruzioni?

Se ti trovi spesso a dover progettare nuove costruzioni o dover analizzare semplici schemi statici per interventi locali, potresti trovarti di fronte ad una delle seguenti necessità:

  • hai bisogno di dimensionare i telai sismo-resistenti di una nuova costruzione, pertanto dovrai calcolare le sollecitazioni nelle travi e nei pilastri risolvendo lo schema statico del telaio piano;
  • devi progettare la travatura reticolare di un capannone industriale con struttura in acciaio e hai bisogno di risolvere lo schema statico della travatura con aste tutte incernierate in corrispondenza dei nodi, al fine di calcolare gli sforzi di compressione e di trazione nella aste;
  • hai bisogno di verificare una capriata in legno facente parte della struttura di copertura di un fabbricato esistente. Dovrai quindi risolvere lo schema statico piano della capriata composto dai puntoni, dal tirante, dalle saette e dal monaco;
  • devi eseguire la verifica di resistenza di un ponteggio metallico, analizzando i modelli statici piani dello schema resistente longitudinale e trasversale del ponteggio;
  • devi esportare i tabulati delle sollecitazioni dello schema statico analizzato, in formato Excel, Word o PDF, per allegarli alla relazione di calcolo strutturale ed eseguire tutte le verifiche di resistenza degli elementi strutturali;
  • hai bisogno di validare i risultati dell’analisi sismica globale di un modello di calcolo tridimensionale, confrontandoli con i risultati ottenuti da uno schema statico piano semplificato, così come richiesto dalla Normativa Tecnica (par. 10.2 – NTC2018).

Ti sei mai ritrovato in una delle situazioni elencate sopra? Da oggi puoi utilizzare un’unica app che ti permetterà di affrontare con semplicità tutti questi problemi.


Il calcolo automatico delle strutture implementato in un’app leggera e versatile

Mi sono trovato spesso a dover risolvere manualmente schemi statici piani per dimensionare nuove costruzioni o verificare interventi locali su costruzioni esistenti. Dopo aver speso ore e ore per la risoluzione manuale di schemi statici comunque complessi e dopo aver provato diversi tool di analisi, ho deciso di implementare il calcolo automatico delle strutture in Ca.Tel.2D, un’unica app semplice e maneggevole.

marco de pisapia ingegnere civile

Ma chi sono io per suggerirti un’app del genere? Se segui da un po’ di tempo il mio blog, già mi conoscerai. In caso contrario mi presento. Mi chiamo Marco De Pisapia, sono un ingegnere strutturista, appassionato di progettazione e calcolo strutturale. Sono autore del blog marcodepisapia.com in cui, dal 2015, pubblico articoli divulgativi sul tema del calcolo e dell’analisi strutturale. Mi sono laureato con il massimo dei voti e fin da subito il calcolo strutturale è stato uno dei miei principali settori di lavoro.

Ho creato l’app Ca.Tel.2D per rispondere alle esigenze dei progettisti strutturali che hanno bisogno di risolvere in maniera veloce e accurata schemi statici piani di qualsiasi configurazione, con la possibilità di esportare tutti i tabulati dei risultati in formato Excel o in formato PDF o Word per allegarli alle relazioni di calcolo. Ma anche per avere un rapido strumento di validazione dei risultati ottenuti dall’analisi di modelli strutturali tridimensionali.


Ti presento Ca.Tel.2D: dai una sbirciata nel dettaglio a tutte le funzionalità dell’app

ca.tel.2d risoluzione schemi statici piani

Ca.Tel.2D è l’applicazione per i tecnici del settore costruzioni che ti consente di risolvere schemi statici piani di qualunque configurazione. Potrai esportare e stampare tutti i tabulati dei risultati dell’analisi e dei dati del modello. L’applicazione è dotata di numerose funzionalità:

  • wizard per la creazione automatica dei telai piani, per velocizzare la creazione dei modelli;
  • possibilità di creare il proprio database di sezioni da assegnare alle aste del modello;
  • comandi di modifica del modello: sposta nodo, modifica sezione, modifica vincoli interni ed esterni etc.;
  • esportazione di tutti i dati del modello: elenco nodi, elenco aste e carichi, elenco sezioni;
  • esportazione dei tabulati delle sollecitazioni interne;
  • esportazione dei diagrammi delle sollecitazioni interne e della deformata.

Ca.Tel.2D è dotato di comandi per la creazione e modifica del modello statico semplici e intuitivi. Vediamo nel dettaglio tutte le funzionalità che potrai utilizzare una volta scaricata l’app.


Wizard per la creazione automatica di telai piani

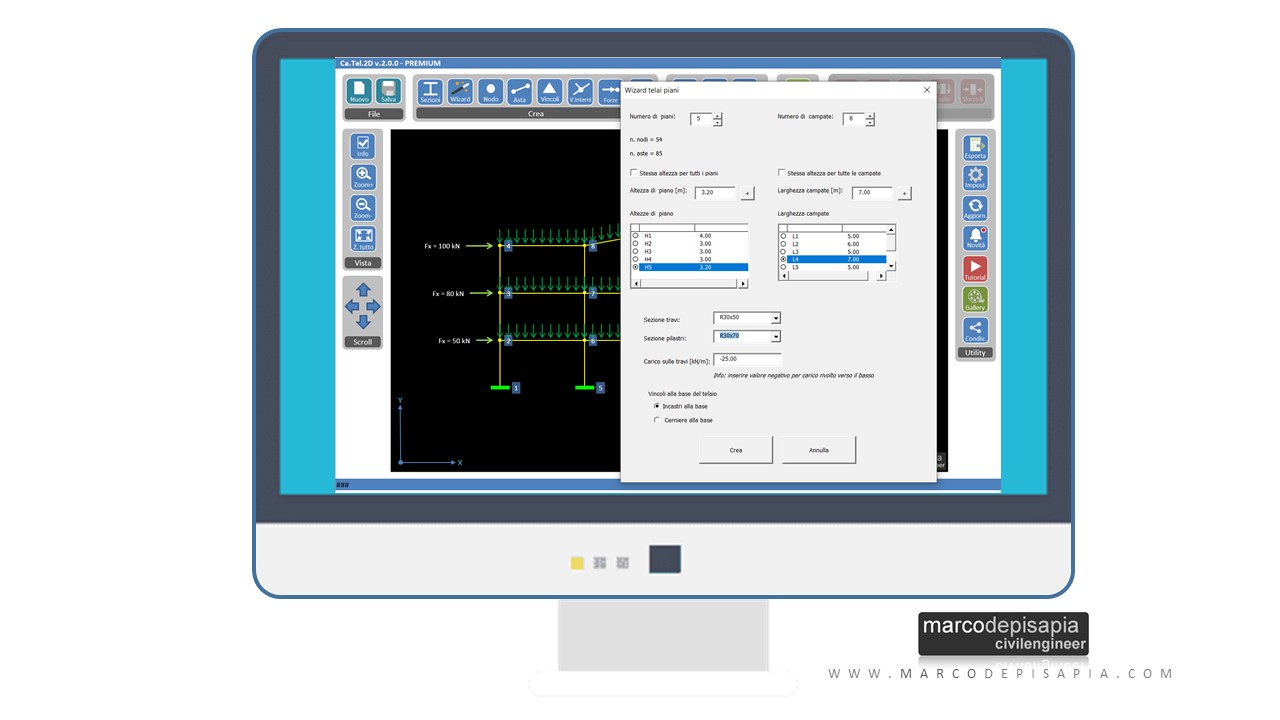

ca.tel.2d wizard telai

Grazie al wizard per la creazione dei telai piani potrai ridurre drasticamente i tempi di modellazione, evitando di dover definire manualmente tutti i nodi e le aste del modello. Ti basterà inserire in input il numero di piani e di campate e i carichi da assegnare alle travi. Potrai inoltre definire una differente altezza per ogni piano e una differente larghezza per ogni campata.


Database di sezioni rettangolari o generiche

ca.tel.2d database sezioni

Potrai assegnare le sezioni alle aste del modello selezionandole da un apposito database. Potrai inoltre creare nuove sezioni nel database o modificare quelle esistenti. Il database sezioni ti darà la possibilità di definire sezioni rettangolari, specificando le dimensioni e il materiale, oppure sezioni generiche inserendo in input le proprietà meccaniche della sezione.


Comandi di creazione e modifica del modello: nodi, aste, carichi e vincoli

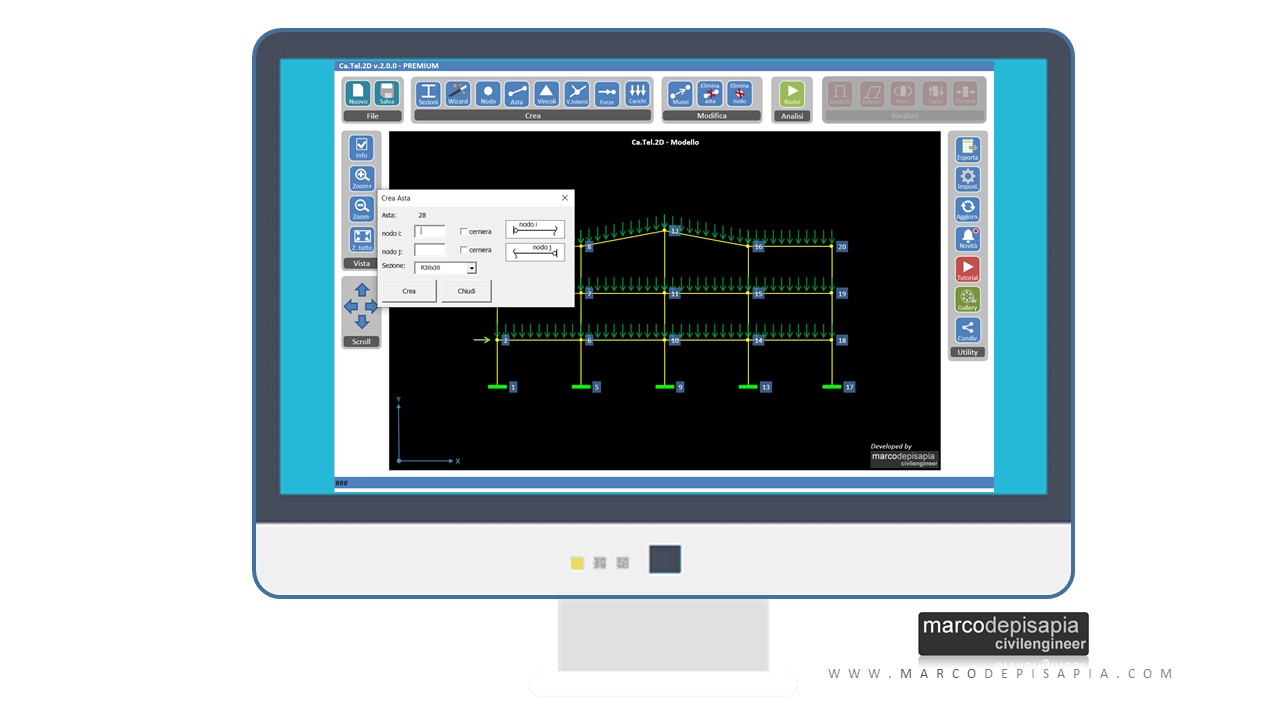

ca.tel.2d modifica modello

Ca.Tel.2D dispone di una completa gamma di comandi per la modifica del modello. Potrai spostare un nodo specificando la lunghezza di traslazione lungo i due assi oppure assegnando direttamente nuove coordinate X e Y al nodo. Potrai inoltre modificare i dati delle aste e dei carichi e definire vincoli interni o esterni di qualunque tipologia.


Output dell’analisi: diagramma della deformata del modello

ca.tel.2d deformata

Dopo aver lanciato la risoluzione dello schema statico potrai visualizzare il diagramma della deformata del modello. Potrai visualizzare a schermo lo spostamento e la rotazione di ciascun nodo, agire sull’apposita scala per amplificare o ridurre gli spostamenti del modello e infine far partire l’animazione della deformata.


Output dell’analisi: diagrammi delle sollecitazioni

ca.tel.2d diagrammi sollecitazioni

Dopo aver risolto il modello, potrai visualizzare a schermo i diagrammi delle sollecitazioni interne di momento, taglio e sforzo normale. Potrai amplificare o ridurre la visualizzazione dei diagrammi agendo sull’apposito cursore della scala di rappresentazione. Nella schermata dei diagrammi potrai accendere e spegnere la visualizzazione degli indici dei nodi e delle aste.


Stampa dei tabulati: esportazione in formato PDF, Word (*.doc, *.docx, *.rtf) o Excel (*.xlsx, *.xls)

ca.tel.2d esportazione tabulati

Grazie all’apposito comando di esportazione, potrai selezionare i tabulati da generare ed esportare in formato Excel (.xlsx o .xls), Word (.doc, .docx, .rtf) o PDF. Potrai esportare l’elenco dei nodi, delle aste e delle sezioni con le relative proprietà, i tabulati delle sollecitazioni e delle deformazioni e una relazione completa che include tutti i tabulati del modello.

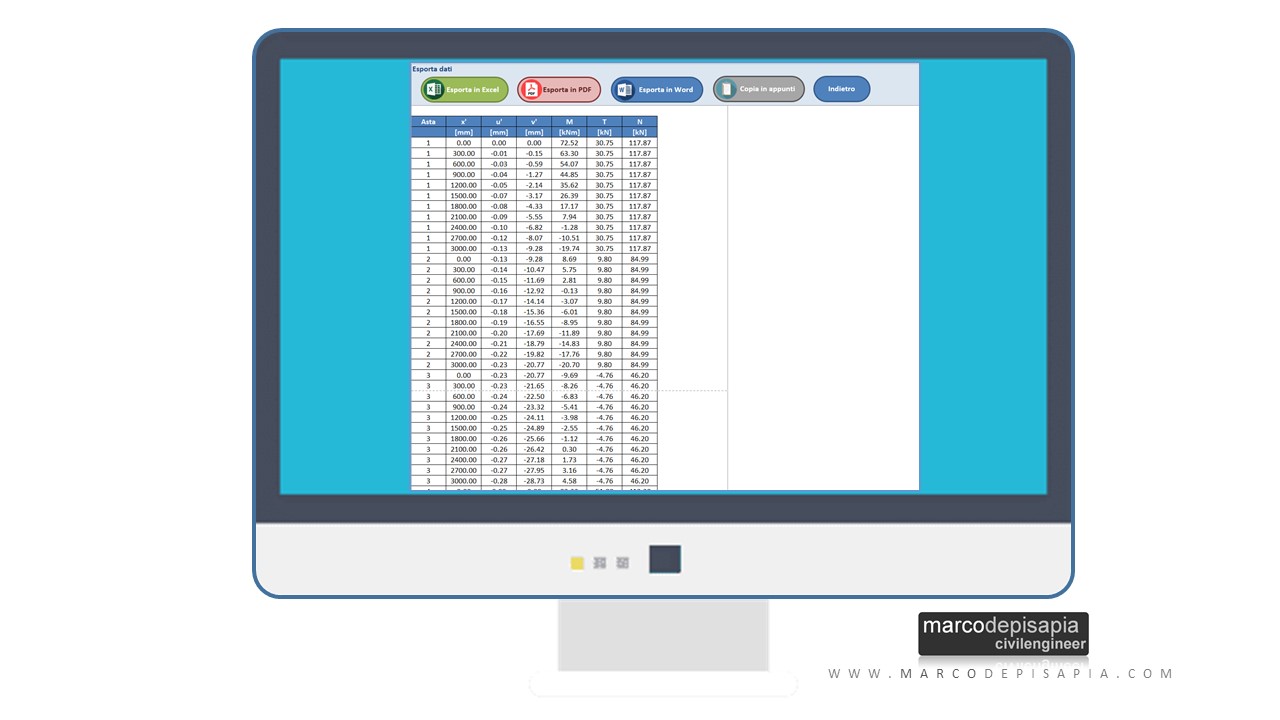

ca.tel.2d esempio tabulati

Andiamo al sodo: come scarico Ca.Tel.2D PREMIUM?

  • Scegli la durata della licenza* (12, 6 o 3 mesi) e clicca il pulsante “CONTINUA” per andare alla pagina dell’ordine;
  • scegli la modalità di pagamento che preferisci: paga con una carta (carta di credito o carta prepagata) oppure con bonifico bancario.

12 mesi

149 € in offerta a soli:

89 €

(meno 40%, risparmi 60 €)


L’abbonamento include:

aggiornamenti gratuiti nel periodo di validità della licenza;

4 reset dispositivi gratuiti (info) ;

Puoi cancellarti quando vuoi.

6 mesi

89 € in offerta a soli:

59 €

(meno 34%, risparmi 30 €)


L’abbonamento include:

aggiornamenti gratuiti nel periodo di validità della licenza;

2 reset dispositivi gratuiti (info) ;

Puoi cancellarti quando vuoi.

3 mesi

49 € in offerta a soli:

39 €

(meno 20%, risparmi 10 €)


L’abbonamento include:

aggiornamenti gratuiti nel periodo di validità della licenza;

reset dispositivi gratuiti (info) ;

Puoi cancellarti quando vuoi.

(*) La licenza consente di utilizzare l’app su un singolo dispositivo (PC desktop o laptop).

Ca.Tel.2D PREMIUM è in offerta ancora per pochi giorni. Clicca sul pulsante “Continua” e dai una svolta alla tua attività di progettista.


Quali sono le caratteristiche esclusive di Ca.Tel.2D PREMIUM

Ca.Tel.2D Premium ti permetterà di utilizzare delle funzionalità esclusive rispetto alla versione base. Ti riassumo di seguito le differenze fra la versione BASE e la versione PREMIUM:

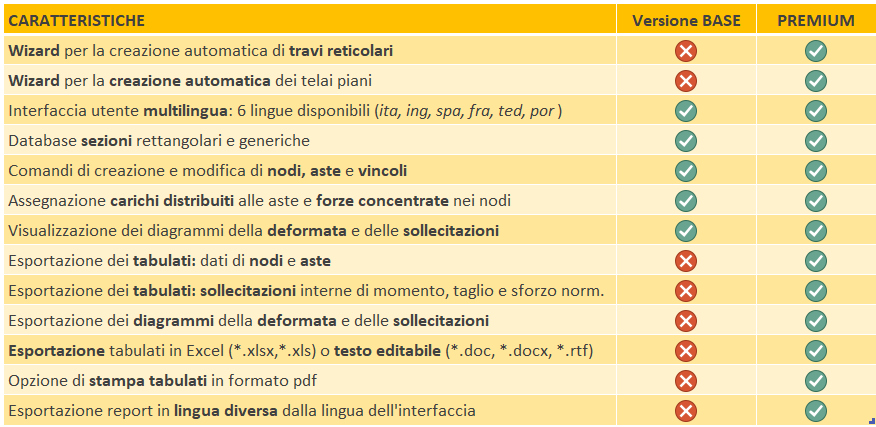

ca.tel.2d caratteristiche premium

Clicca qui per ingrandire


Un regalo per te: scarica i tabulati di esempio

Sono sicuro che vuoi renderti conto di cosa otterrai una volta sbloccata la versione Premium di Ca.Tel.2D. Bene, puoi dare un’occhiata ai tabulati di esempio generati con Ca.Tel.2D, scaricabili dai link seguenti:


Requisiti minimi di sistema

requisiti di sistema

L’applicazione Ca.Te.2D è implementata in Microsoft Excel, l’applicativo di calcolo più diffuso al mondo.

Requisiti di sistema:

  • Microsoft Excel® 2021, 2019, 2016, 2013, 2010, 2007 SP3 o Office 365 con Excel, o versioni successive.
  • Microsoft Windows® 10, 8.1, 8, Windows 7, Vista, XP SP3, Server 2008, Server 2003, o versioni successive.
  • su sistema operativo Apple macOS è necessaria una virtual machine (per esempio: BootCamp o Desktop Parallels) che consenta di eseguire Windows e Microsoft Excel;
  • 256 MB RAM (Raccomandati: 512 MB RAM o più);
  • Hard Disk: almeno 100 MB di spazio libero.

L’applicazione non è compatibile con altri applicativi di calcolo quali OpenOfficeLibreOffice, Google Spreadsheet e simili.


Mi hai convinto: ripetimi cosa fare per scaricare Ca.Tel.2D PREMIUM!

  • Scegli la durata della licenza* (12, 6 o 3 mesi) e clicca il pulsante “CONTINUA” per andare alla pagina dell’ordine;
  • scegli la modalità di pagamento che preferisci: paga con una carta (carta di credito o carta prepagata) oppure con bonifico bancario.

12 mesi

149 € in offerta a soli:

89 €

(meno 40%, risparmi 60 €)


L’abbonamento include:

aggiornamenti gratuiti nel periodo di validità della licenza;

4 reset dispositivi gratuiti (info) ;

Puoi cancellarti quando vuoi.

6 mesi

89 € in offerta a soli:

59 €

(meno 34%, risparmi 30 €)


L’abbonamento include:

aggiornamenti gratuiti nel periodo di validità della licenza;

2 reset dispositivi gratuiti (info) ;

Puoi cancellarti quando vuoi.

3 mesi

49 € in offerta a soli:

39 €

(meno 20%, risparmi 10 €)


L’abbonamento include:

aggiornamenti gratuiti nel periodo di validità della licenza;

reset dispositivi gratuiti (info) ;

Puoi cancellarti quando vuoi.

(*) La licenza consente di utilizzare l’app su un singolo dispositivo (PC desktop o laptop).

Ca.Tel.2D Premium è in offerta ancora per pochi giorni. Clicca il pulsante “Continua” e dai una svolta alla tua attività di progettista.
